壓鑄件缺陷對電機的影響具有累積性和延遲性，其中電機的性能、可靠性和壽命會產生嚴重的破壞，可能在短期測試中未暴露，但在長期運行后引發災難性故障。壓鑄件涉及的缺陷種類繁多，造成的原因比較復雜，通常與工藝參數、合金模具設計構思、材料選擇或設備狀態有著直接的聯系。本文由小編給大家介紹下普遍的不足類屬、情況的因果具體分析同時應對方式。

       首選壓鑄件缺陷如下：

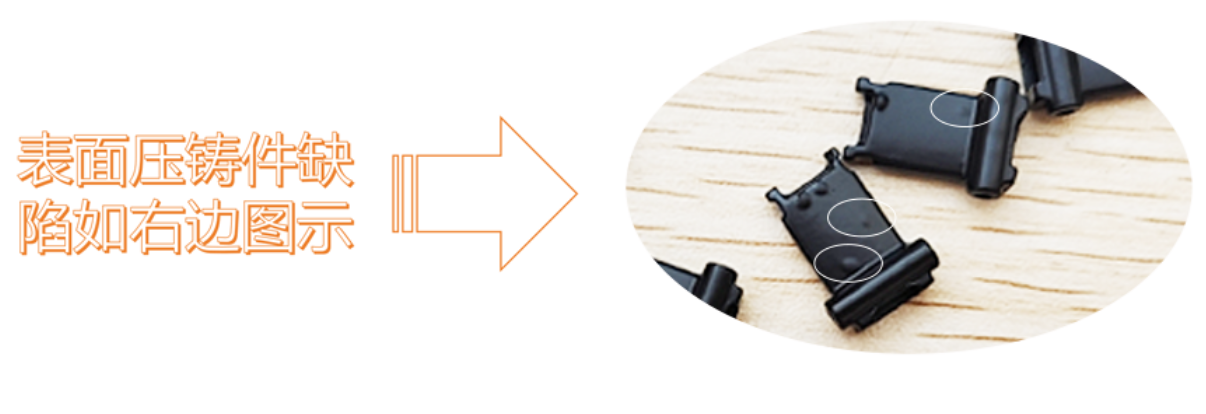

一、表面缺陷

流痕現象:因不銹鋼液外溢的不光滑導至沖壓模具熱度過低而構成澆筑 的流速過縮短,以至于表面上會出現有一個紋狀的印跡。

冷隔現象：金屬液不能融合形成的接縫會導致金屬液溫度和模具溫度過低、充型時候的壓力不足。

二、內部缺陷

氣孔現象：壓射過程中如果被卷入空氣的話，會讓脫模劑揮發氣體沒有及時排出來，表面或內部會出現圓形孔洞。

縮孔現象：補縮不足、凝固收縮會有不規則孔洞，多出現在厚壁處。

三、尺寸缺陷

變形和飛邊現象：如果是殘余應力、頂出不平衡、冷卻不均會鑄件翹曲或尺寸超差，另外合模力不足、模具的磨損或鎖模精度差會導致分型面處溢出薄片金屬。

因此該咋個改善壓鑄常見方面的方面呢？

表面缺陷的流痕以及冷隔應對策略：①光于流痕等方面：需上升壓鑄模的熱度，可以熱度在150-250℃相互，額外做好優化網絡注漿的設計，表示動作的詞增高內澆口剖的面積，然后可能做好分第一階段管理來校準壓射效率；②更多冷隔幾個方面：也可以改善鋁液的攝氏度，個人建議攝氏度在630-670℃兩者，其它增多壓射力或髙速轉換點都要推后開始準備。

內部缺陷氣孔、縮孔的優化：①這對孔洞行多底濾槽、進氣槽來設計優化進氣設計，便用重力作用壓鑄或模溫度控制制增多成型劑無殘留，變低低擋壓射運行速度（一般來說0.1-0.5m/s）。會按照厚度調低；②一般2-5秒來擴大保壓周期，系統優化鑄件設備構造，禁止管厚變動。

矯形工裝減少變形和檢查合模力優化飛邊：需要進行調整頂針的整體布置方法，可以采用工裝來進行矯形，并且同步調整檢查合模力。

 除此之外，往上認為述的不一樣的弊病可能會辰溪時展現，在此所需依照主要加工分析一下原因分析，打個比方通氣口和縮孔同步軟件形成當時，需首選應對通氣口。
